DM520采集网关设备资料

简介

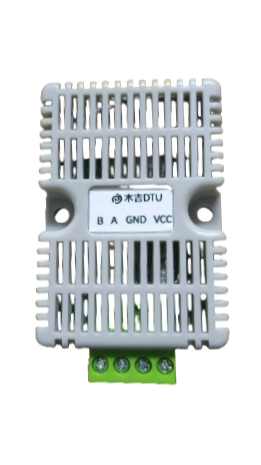

智能采集网关是我司推出的工业级的单RS485串口DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:

支持直流5~18V宽电压供电（若要5-36v需定制）；
支持标准35mm导轨安装和螺丝孔安装，外壳阻燃材料；
工作环境为-35℃-75℃；
支持1路RS485串口；

12) 支持二次定制开发。

硬件参数


4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
外壳	****	散热塑料外壳
电源参数		5~18V，10W电源，推荐12V电源
RS485串口	1路	2400-115200；数据位:8 、7；停止位：1、2；校验位：奇、偶、无校验
供电电压采集	1路	支持采集电压5~18V供电电压
SIM卡	1路	支持SIM卡
尺寸		654629mm
安装方式	****	35mm导轨+M3螺丝安装

硬件资源介绍


VIN GND	供电电源	VIN标识电源正极，GND 标识电源负极 5~18V 电压，10W电源，推荐12V电压支持供电电压采集
A/B
GND
